G2 Röhrenverstärker

Der G2 ist ein Bausatz von Madamp welcher bei der Internetfirma Musikding für
89,- Euro gekauft werden kann. Der Verstärker hat folgende Eigenschaften:

- Einkanalige Bauweise mit Volume und Klangregler
- Schaltbare Bassanhebung ("Fat" Schalter) und "Smooth" Filter für einen fetteren Klang
- 2 Watt Ausgangsleistung

Der Bausatz ist so konzipiert, daß sogar mit der Materie auf dem Kriegsfuß stehende,
wie ich, den Verstärker zusammenbauen können. Löten sollte man allerdings einigermaßen
beherrschen.

Aber trotzem immer vorsichtig sein! Im Amp kommen sehr hohe Spannungen vor,
welche tödlich sein können!

Nach dem ersten Antesten, war ich doch sehr erstaunt, wie laut 2 Watt sind. Mein zweiter
Eindruck war, welch ein Cleansound! Dreht man den Volumen weiter nach rechts, fängt der
Verstärker so ab 12 Uhr zu Crunchen an. Das wird aber von Gitarre zu Gitarre unterschiedlich
sein. Der Fat/Smooth Schalter arbeitet auch wie erwartet, wobei in der Fat-Stellung die
Bässe gut angehoben werden und in der Smooth-Stellung der Sound zum Vergleich mit der
Neutralstellung dieses Schalters, etwas weicher wird.

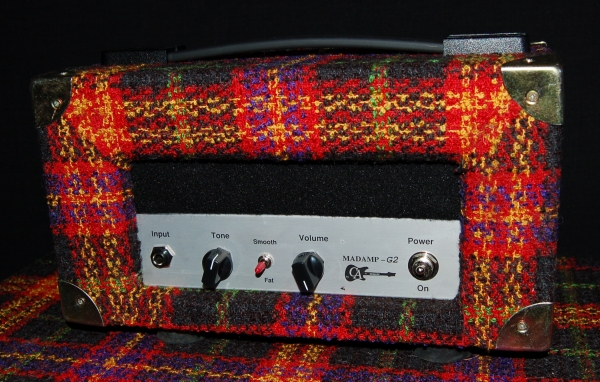

Damit der Amp zu meiner Schottenbox passt, bekam er das gleiche Kleid angezogen. Der
Eine oder Andere wird verständnislos den Kopf schütteln, aber mir gefällt es.

Um einen Eindruck vom Sound des Amps zu haben, hier mal ein kleines Beispiel:

G2 Soundbeispiel

In dem Beispiel ist die CA-SIX mit eingeschalteter Dummy-Spule und Hals PU zu hören.
Effekte kamen nicht zum Einsatz. Gespielt wurde der G2 über die 2 x 10" Schottenbox.

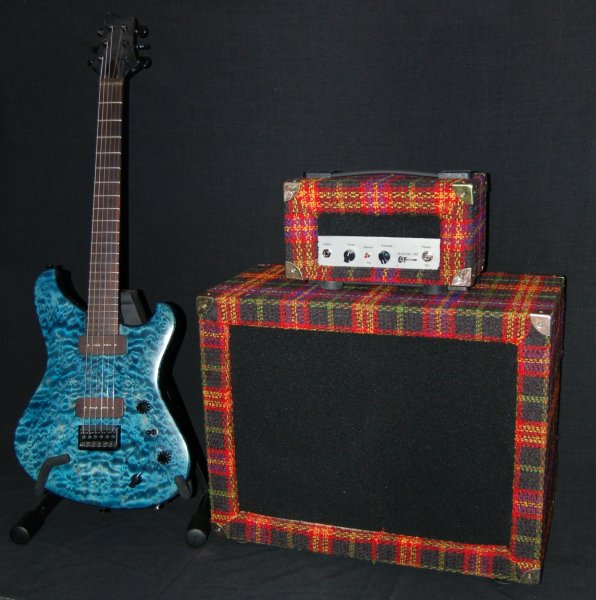

Nachstehend das Gruppenbild.

G2 - erste Modifizierung

Damit man einfacher erkennen kann, in welchem Zustand sich der G2 befindet, bekam er
noch eine Betriebsanzeige verpasst, in Form einer LED.

Hier ein Dankeschön an Herren Dorobantu, der mir erklärte, wie es funktionieren wird
und mir auch bei der Durchführung geholfen hat.

Im Voraus, möchte ich mich für die eventuelle unglücklichen, laienhaften elektrotechnischen
Äußerungen entschuldigen. Ich weiß es nicht besser.

Die Idee war, die LED an der Heizung der Röhre anzuschließen. Diese wird mit 6,4 Volt
Wechselspannung betrieben. Welche Eigenschaften die LED hat weiß ich nicht (außer das sie
rot ist), denn sie kam aus einer Krabbelkiste von Herrn Dorobantu. Als Vorwiderstand kam

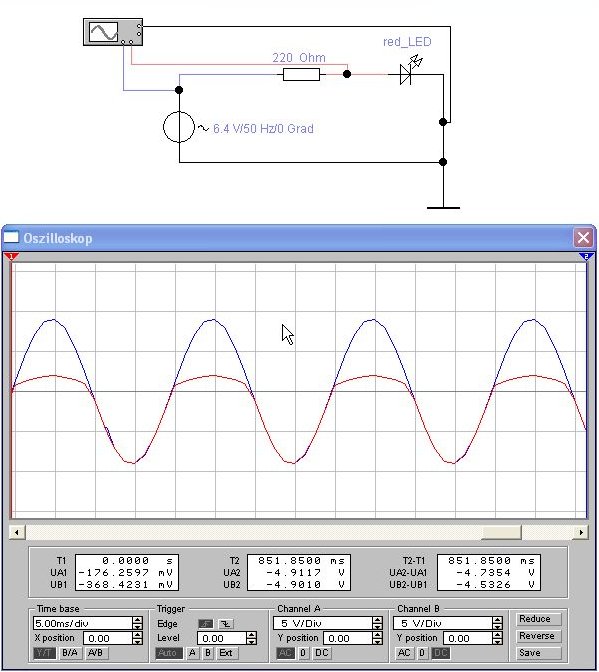

ein 220 Ohm Widerstand zum Einsatz. Nachstehend eine Simulation der Schaltung:

(Das nachstehende Bild wurde mit der Software "Elektronik Design Labor" erstellt. Die Software
lag dem Buch "Formelsammlung Elektrotechnik und Elektronik" von Herbert Bernstein bei. Für
20,- Euro erhält man eine umfangreiche Formelsammlung sowie eine super Software!)

Hier kann man sehen, dass bei positiver Spannung so um die 2 V durch die LED gehen, bei
negativer Spannung aber fast 9 V. Da dies wahrscheinlich für die Krabbelkisten-LED zu

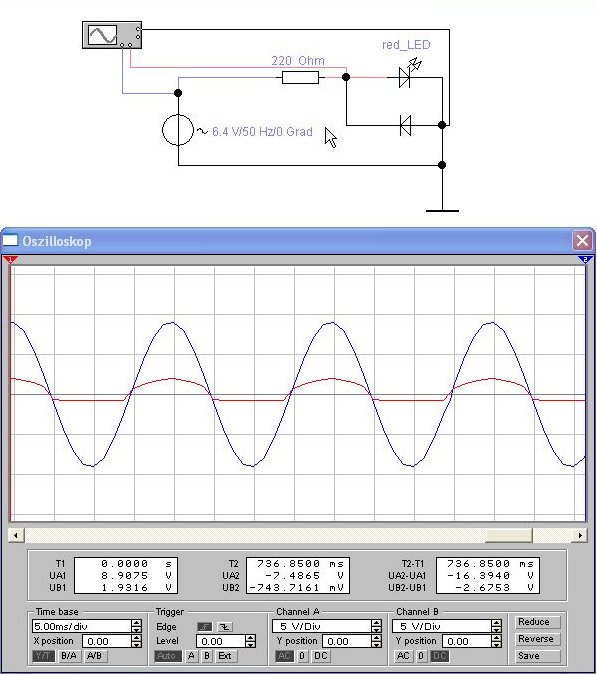

viel ist, wurde parallel zur LED eine Diode platziert, die die negative Spannung
sperren soll. Siehe hier:

Nun sollte für die LED keine Gefahr mehr bestehen. Also versuchen wir es am Objekt.

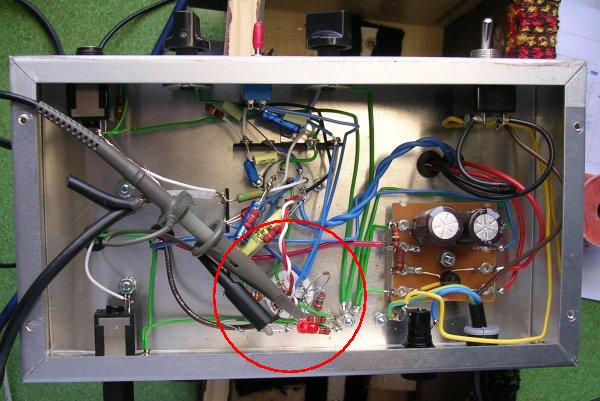

Testaufbau:

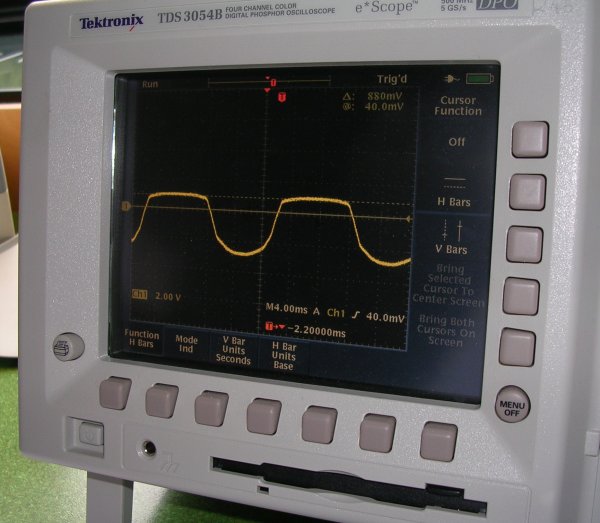

Und das es tatsächlich so funktioniert, sieht man hier (mit umgekehrter Polarität):

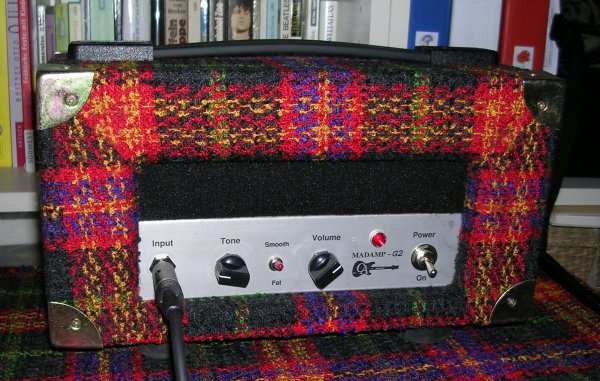

So, nun leuchtet es!
